Simbologia de planta baixa: entenda as normas brasileiras
Tem dificuldades na hora de ler uma planta baixa? Neste guia, explicamos os detalhes dos símbolos usados em desenhos técnicos de arquitetura.
No começo, ler uma planta baixa pode parecer como decifrar um idioma desconhecido. Os símbolos e abreviações soam confusos para quem não tem familiaridade com a linguagem do desenho técnico de arquitetura. Mas, ao compreender o significado de cada elemento, a leitura fica muito mais simples.
Seja para comprar um imóvel, executar uma reforma, estudar arquitetura ou entender como edificações são projetadas, este guia pode te ajudar a entender a simbologia de planta baixa usada na contrução civil brasileira. As referências utilizadas foram as normas da ABNT, especialmente a NBR 6492, que regulamenta a representação de projetos de arquitetura.
Quais são os símbolos de desenho técnico usados para criar uma planta baixa?
Veja a seguir os principais grupos de símbolos que você encontrará na planta baixa de um projeto arquitetônico.
Símbolos arquitetônicos

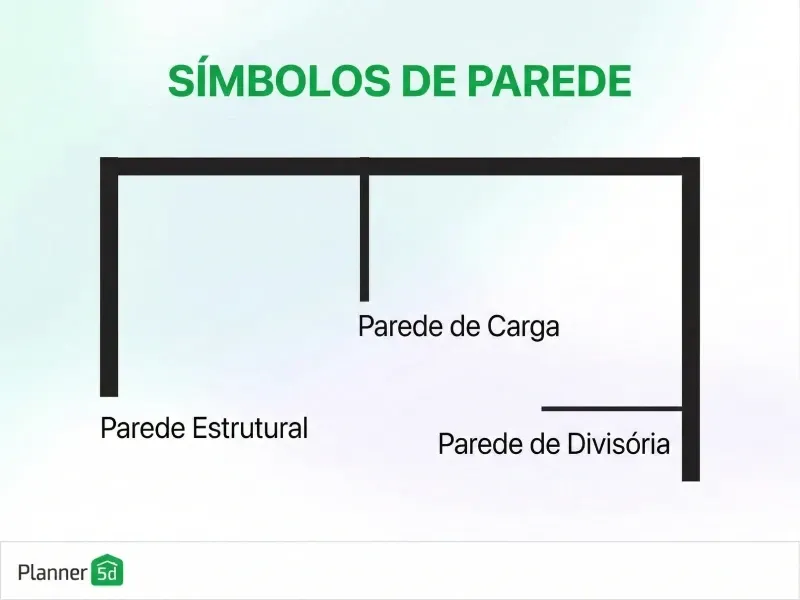

- Paredes: linhas contínuas representam paredes completas. Linhas tracejadas indicam meias-paredes ou variações de altura. Linhas mais espessas costumam marcar paredes estruturais.

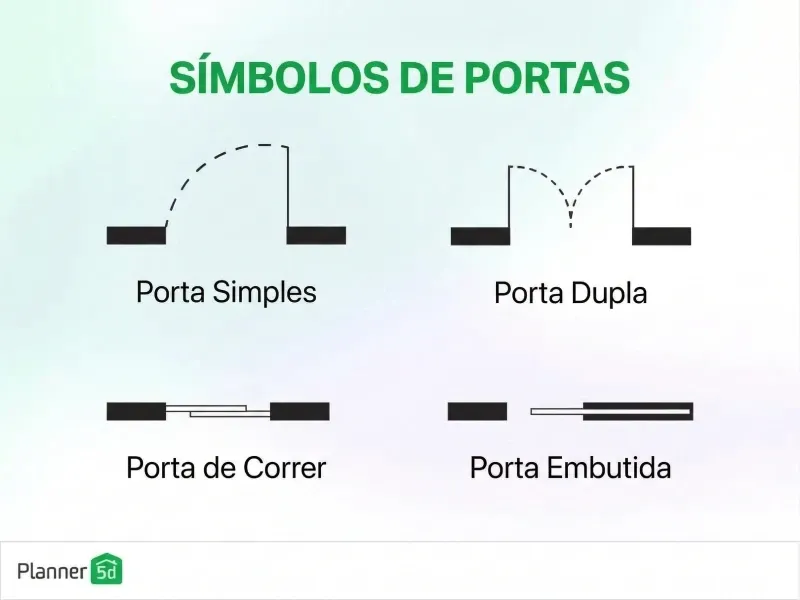

- Portas no desenho técnico: um arco simples indica uma porta de abrir comum. Arcos duplos representam portas de duas folhas. Portas de correr e de embutir têm símbolos próprios no desenho técnico.

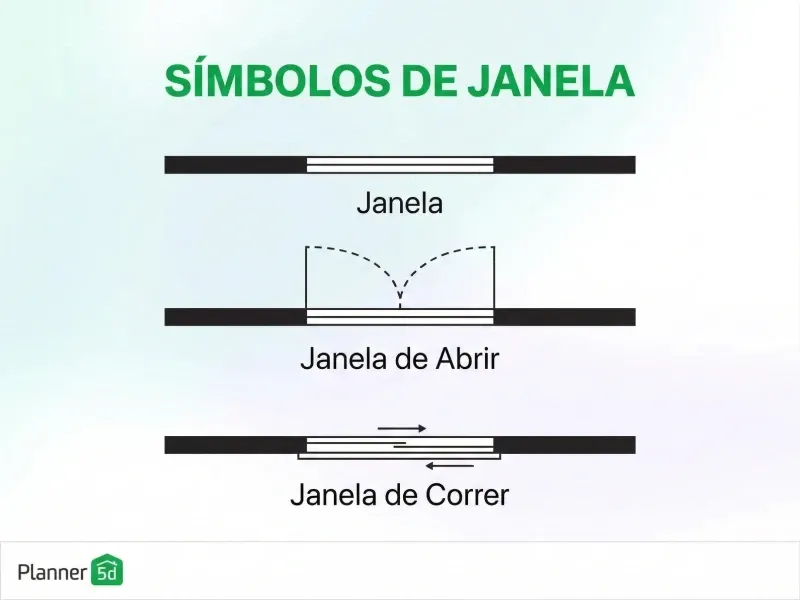

- Janelas: representadas por linhas finas com interrupção na parede. Janelas de abrir têm folha basculante indicada e janelas de correr apresentam linhas paralelas sobrepostas.

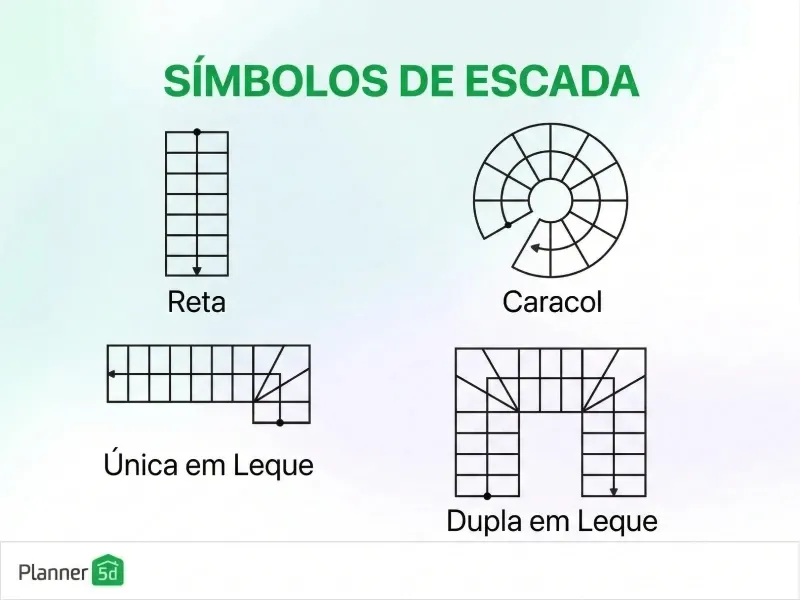

- Escadas: setas indicam o sentido de subida ou descida. Degraus e patamares são mostrados com retângulos e linhas paralelas.
Símbolos de instalações (peças sanitárias e equipamentos)

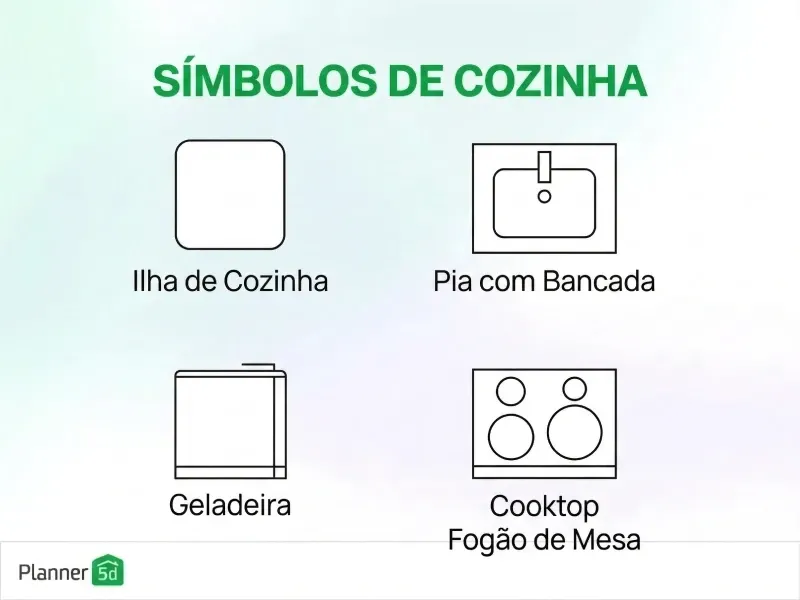

- Cozinha: retângulos e ícones pequenos representam pia, geladeira, fogão/forno e ilha.

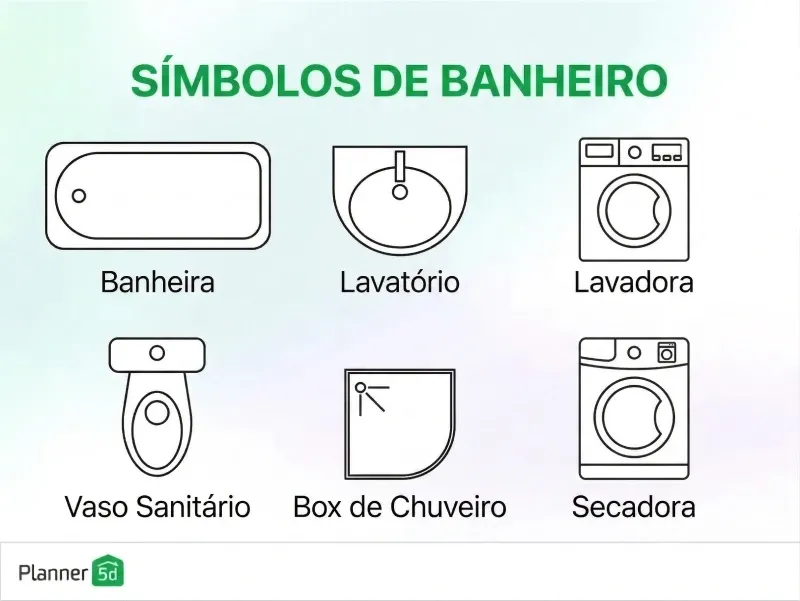

- Banheiro: vaso sanitário, box/chuveiro, banheira e a pia possuem símbolos específicos na planta baixa com medidas.

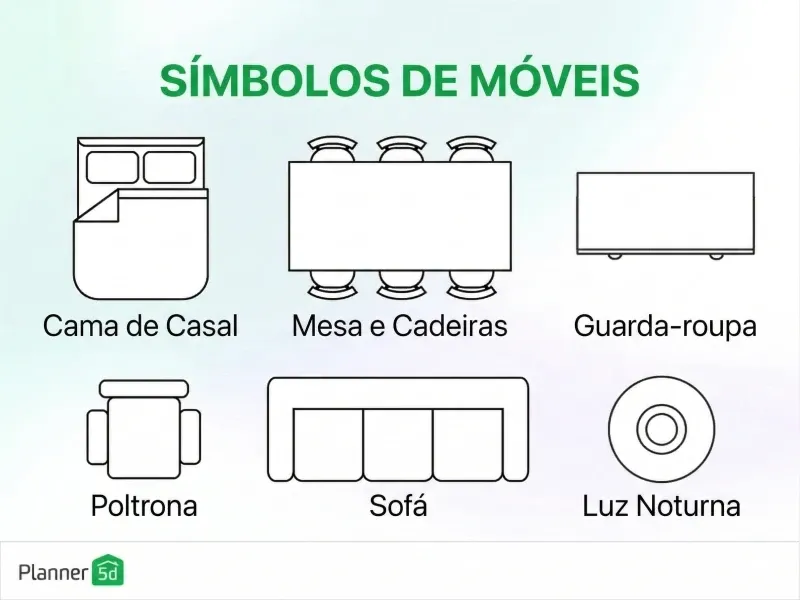

Símbolos de mobiliário
- Camas, sofás e cadeiras são geralmente representados em vista superior.
- Mesas e escrivaninhas aparecem como retângulos ou círculos.
- Prateleiras e armários embutidos são desenhados diretamente na parede ou identificados com etiquetas no local de instalação.
- Luminárias e ventiladores de teto são indicados por ícones específicos que mostram o ponto de instalação no teto.

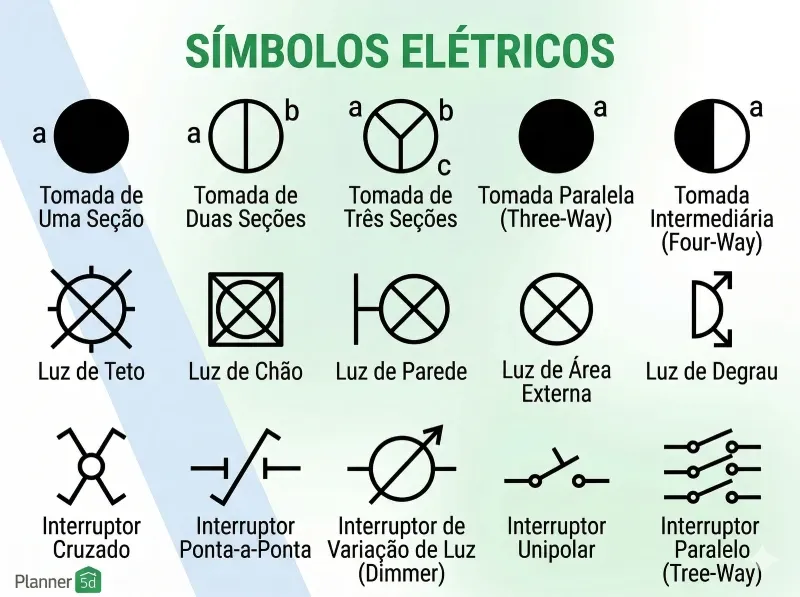

Simbologia de planta elétrica
- Tomadas: pequenos círculos ou quadrados. Tomadas comuns são representadas por um semicírculo com dois traços paralelos. Tomadas de uso específico (alta tensão, 20 A) ou tomadas baixas recebem indicações complementares.
- Quadro de distribuição (QD): representado por um retângulo com a sigla QD, indicando a posição do quadro elétrico.
- Simbologia de tomada baixa: utilizam o mesmo símbolo da tomada convencional, com indicação da altura de instalação em centímetros (ex.: h = 30 cm).
- Interruptores: S para interruptor simples, S2 para interruptor duplo, S3 (ou 3W) para interruptor three-way (paralelo).
- Lâmpada e pontos de luz: um círculo representa uma luminária de teto, círculos menores com traço indicam spots ou luminárias embutidas. A lâmpada é representada por um círculo com uma cruz interna (ou "x"). Cada ponto de luz deve indicar o tipo e a potência no memorial descritivo.
- Portais e tomadas de dados: identificados por abreviações como TEL (telefone), TV ou RJ45 / CAT5 para rede de dados.
- DR (dispositivo diferencial residual): indicado no quadro de distribuição ou no diagrama elétrico. É obrigatório em circuitos de áreas molhadas, como cozinhas, banheiros e áreas de serviço, conforme a NBR 5410.

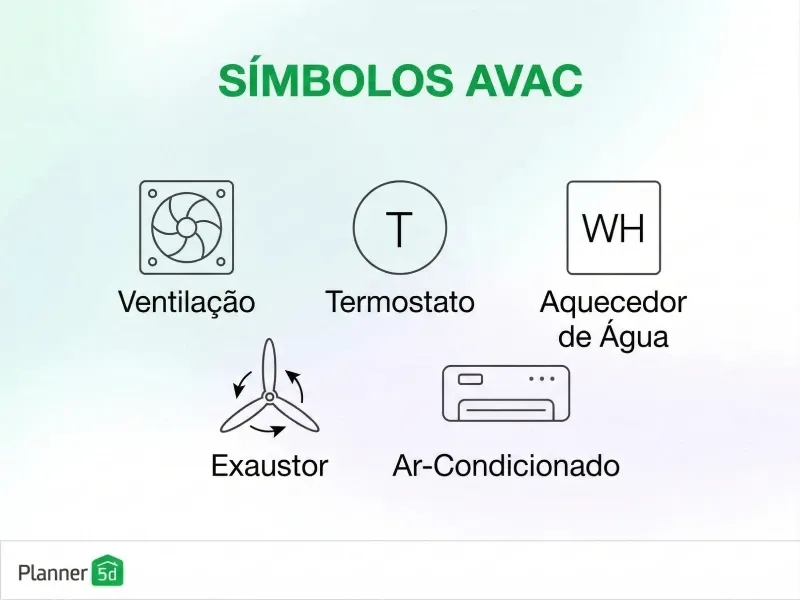

Símbolos de AVAC e instalações mecânicas
- Dutos de ar: representados por linhas ou retângulos que indicam o percurso da rede de ventilação ou ar-condicionado.
- Grelhas e difusores: geralmente mostrados como pequenos retângulos ou símbolos específicos no teto ou na parede.
- Termostatos e controles: indicados por pequenos quadrados ou caixas na parede, normalmente identificados por legenda no projeto.
- Aquecedores de água: identificados por siglas como AQ, AQS ou boiler, indicando o ponto do sistema de água quente.
- Exaustores: representados por símbolos de ventilador ou círculos com hélices, indicando pontos de exaustão de ar.

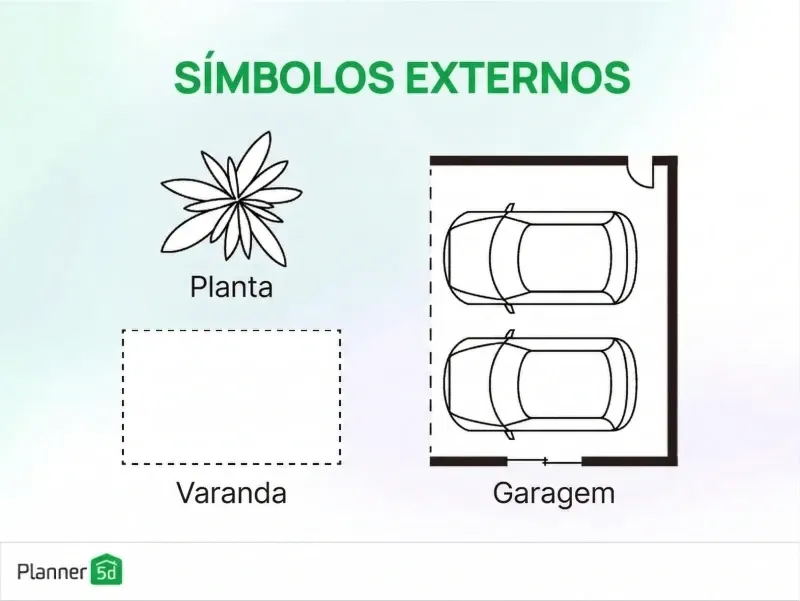

Símbolos de elementos externos e estruturais
- Varandas, terraços e decks são delineados com linhas tracejadas ou pontilhadas.
- Paisagismo é representado com formas orgânicas e texturas.
- Garagens e áreas de estacionamento são claramente etiquetadas.
- Telhados são indicados com linhas inclinadas ou setas para demonstrar o sentido da água.
Tabela de simbologia de desenho técnico
| Abreviação | Significado | Observações / contexto |
|---|---|---|
| AC | Ar-condicionado | Ponto ou equipamento de climatização |
| AQS | Água quente sanitária | Sistema de aquecimento de água |
| BWC | Banheiro | Abreviação comum em plantas arquitetônicas |
| COZ | Cozinha | Identificação do ambiente |
| D | Porta | Pode aparecer numerada (D1, D2) |
| DJ | Disjuntor | Componente do quadro elétrico |
| DR | Dispositivo diferencial residual | Proteção elétrica obrigatória em áreas molhadas |
| ESC | Escada | Elemento de circulação vertical |
| EX | Existente | Usado em projetos de reforma |
| FD | Ralo de piso | Banheiros, áreas de serviço e garagens |
| FFL | Nível do piso acabado | Referência de altura do piso |
| H | Altura | Indica altura de instalação (ex.: h = 110 cm) |
| J | Janela | Pode aparecer numerada (J1, J2) |
| LAV | Lavatório | Peça sanitária em banheiros |
| ML | Máquina de lavar | Ponto hidráulico ou elétrico |
| P | Pilar | Elemento estrutural |
| PD | Pé-direito | Altura entre piso e teto |
| QD | Quadro de distribuição | Quadro elétrico principal |
| REF | Geladeira | Localização do eletrodoméstico |
| S | Interruptor | S1 simples, S3 paralelo |
| TV | Ponto de televisão | Infraestrutura de dados ou antena |
| WC | Vaso sanitário | Peça sanitária |
Qual a função do carimbo no desenho técnico?
O carimbo (também chamado de selo ou legenda técnica) é o bloco padronizado localizado normalmente na margem inferior ou no canto inferior direito da prancha de desenho. Ele reúne as principais informações de identificação do projeto e do responsável técnico.
De acordo com normas como a ABNT NBR 10582 e a ABNT NBR 6492, o carimbo deve conter informações como:
- Nome e logotipo do escritório ou profissional responsável;
- Título e descrição do projeto;
- Número da prancha e identificação de revisões;
- Escala utilizada no desenho;
- Data de emissão e responsável técnico (com número de registro no CAU ou CREA).
Outras informações, como indicação do norte e escala gráfica, podem aparecer na prancha quando forem necessárias para a leitura do projeto.
A principal função do carimbo é identificar e organizar o desenho técnico, garantindo rastreabilidade do projeto e indicando quem é o responsável pela documentação. Ele também facilita a revisão e o controle das pranchas durante o desenvolvimento e a aprovação do projeto.
Como ler uma planta baixa como um profissional
- Comece localizando a seta de norte na planta. Ela indica a orientação da edificação. Em seguida, identifique a entrada principal para se orientar no espaço.
- Verifique a escala indicada no carimbo do desenho técnico. Ela informa a relação entre o desenho e a realidade. Uma escala 1:50 significa que cada centímetro no papel equivale a 50 centímetros no terreno.
- Observe as linhas de cota com números. Elas mostram as medidas exatas entre paredes, portas e outros elementos. As dimensões dos cômodos costumam aparecer no centro de cada espaço.
- Consulte sempre a legenda ou quadro de símbolos. Diferentes arquitetos podem adotar variações nos símbolos, por isso é essencial verificar os significados específicos de cada projeto.
Como visualizar o espaço em três dimensões a partir de uma planta 2D
Visualizar um desenho plano e imaginar um ambiente real a partir dele exige prática. Veja algumas estratégias que podem ajudar:
- Comece pelas dimensões do cômodo. Se um quarto tem 3 x 4 m, meça esse espaço no ambiente onde você está. Isso dá uma noção real do tamanho.
- Pense no pé-direito. A maior parte das residências no Brasil tem pé-direito mínimo de 2,50 m. Pés-direitos mais altos conferem amplitude, enquanto os mais baixos podem deixar o ambiente aconchegante ou opressivo.
- Acompanhe a circulação. Trace com o dedo o caminho da cozinha até a sala de jantar. O percurso é fluido? É necessário desviar de mobiliário? Uma planta baixa bem elaborada garante um bom deslocamento entre os cômodos.
- Observe o sentido de abertura das portas. As curvas indicam o lado em que a porta abre. Essa definição é crucial para entender se a abertura vai ocupar espaços valiosos de circulação.
- Considere a iluminação natural. Janelas voltadas para o norte recebem sol ao longo do dia; as voltadas para o leste, sol da manhã; para o oeste, sol da tarde.
- Imagine a disposição dos móveis. Uma cama king cabe na suíte principal? Onde ficaria o sofá na sala? A mesa de jantar bloqueia o acesso à cozinha? É necessário entender como o mobiliário vai preencher ou bloquear o espaço.
- Use ferramentas digitais. Aplicativos como Planner 5D, RoomSketcher ou o AutoCAD permitem inserir as dimensões dos cômodos e posicionar móveis virtualmente.
- Faça um tour virtual: use ferramentas 3D e realidade virtual para explorar o espaço e obter ideias mais palpáveis de como o ambiente ficará.
Conclusão
Aprender a simbologia de plantas baixas exige prática. Os símbolos, apesar de parecerem confusos para iniciantes, permitem uma comunicação clara sobre os projetos, evitam erros custosos e ajudam na tomada de decisões mais assertivas.
Quanto mais você praticar a leitura de desenhos técnicos de arquitetura, mais natural se tornará a interpretação dos projetos. E lembre-se: toda edificação começa como linhas e símbolos no papel. Entender esses fundamentos é o primeiro passo para dar vida ao espaço que você deseja construir e habitar.
Planner 5D: o futuro do design de interiores
Descubra o poder do design baseado em IA com o Planner 5D. Nossas ferramentas inovadoras, como o Design Generator, o Smart Wizard e o reconhecimento de plantas baixas com IA, transformam suas ideias em projetos únicos.
Torne sua visão realidade e explore um mundo de possibilidades criativas hoje mesmo.
Perguntas frequentes
A simbologia muda de acordo com o país?
Sim. No Brasil, seguimos as normas da ABNT, principalmente a NBR 6492 (representação de projetos de arquitetura) e a NBR 5410 (instalações elétricas de baixa tensão). Alguns símbolos como portas e janelas são similares aos usados internacionalmente, mas a simbologia elétrica, hidráulica e de instalações pode diferir.
Quais programas posso usar para criar plantas baixas com essa simbologia?
Os programas mais usados no Brasil são AutoCAD, Revit, SketchUp e ArchiCAD. Para projetos residenciais mais simples, existem opções como RoomSketcher e Planner 5D.
O que fazer quando não entendo um símbolo no projeto do arquiteto?
Pergunte sempre ao seu arquiteto ou ao responsável técnico pela obra. É preferível esclarecer uma dúvida a tomar uma decisão equivocada durante a construção ou reforma. Além disso, o projeto deve sempre incluir uma legenda com todos os símbolos utilizados.
