Treppen im Grundriss zeichnen – So gelingt's garantiert
Treppen im Grundriss zu zeichnen wirkt anfangs kompliziert. Doch mit den richtigen Grundlagen meistern Sie jede Treppenart problemlos – besonders einfach wird's mit der KI-basierten Planungssoftware Planner 5D.
Treppen im Grundriss zu zeichnen kann anfangs knifflig wirken, besonders wenn Begriffe wie Steigung, Auftritt, Setzstufe oder Treppenauge noch neu für Sie sind. Aber sobald Sie die Basics verstanden haben, lesen Sie Grundrisse wie ein Profi und erstellen klare Zeichnungen für Ihre eigenen Projekte.
Und das Beste: Mit Planner 5D, einer KI-basierten Grundrissplanungssoftware, wird der gesamte Prozess zum Kinderspiel – die intelligente Software berechnet automatisch alle wichtigen Maße und visualisiert Ihre Treppe in realistischem 3D.
Ideen zu 3D-Magie — ganz ohne Vorkenntnisse.
KI löst es in Sekunden.

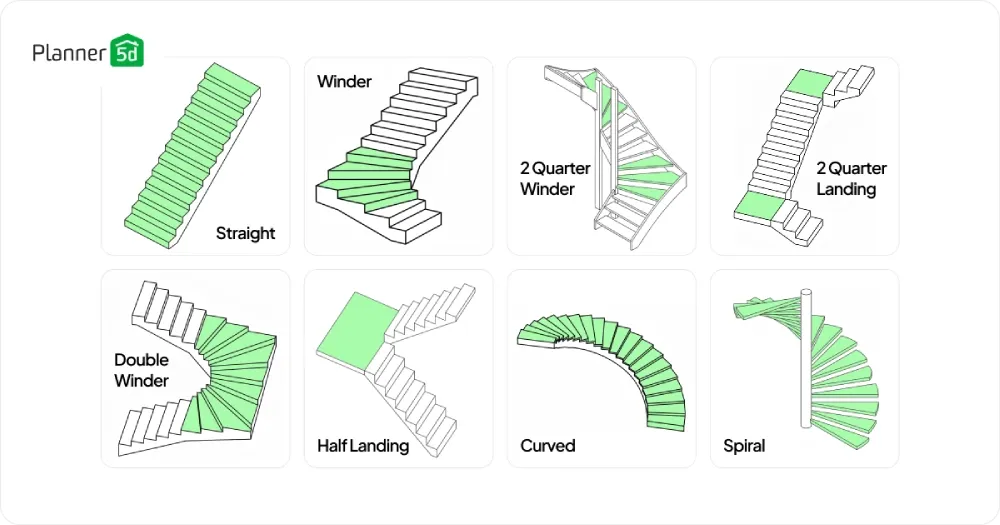

Die häufigsten Treppenarten
Jedes mehrstöckige Haus braucht Treppen, um verschiedene Ebenen zu verbinden. Hier sind die gängigsten Treppentypen, die Ihnen in Grundrissen begegnen.
Gerade Treppen
Die einfachste Treppenart verläuft geradlinig vom Erdgeschoss ins Obergeschoss. Diese Treppen nehmen in der Breite am wenigsten Platz weg, benötigen aber die meiste Länge.

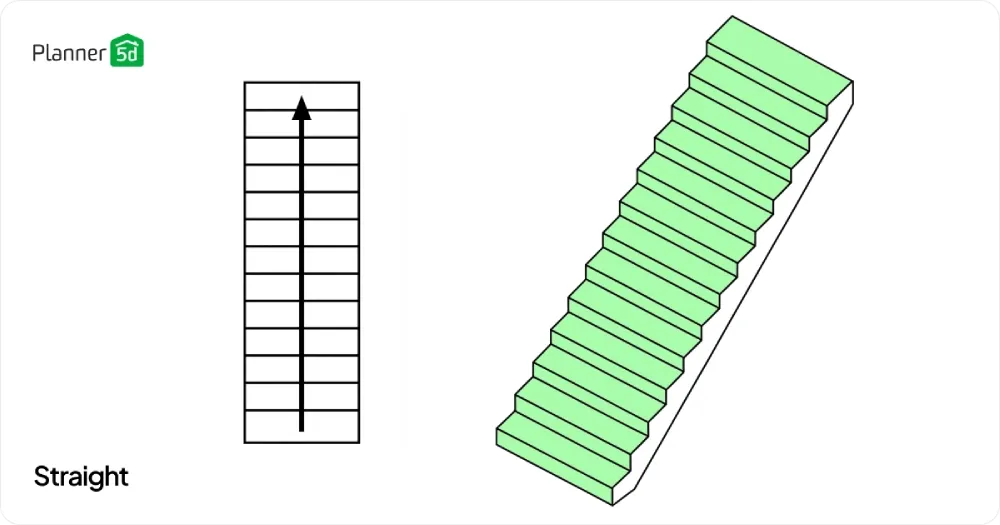

Im Grundriss zeichnen Sie sie als einfache parallele Linien mit einem Pfeil, der die Laufrichtung nach oben anzeigt. Die meisten Bauvorschriften verlangen mindestens 90 cm Breite – stellen Sie also sicher, dass genug Platz vorhanden ist, bevor Sie mit dem Zeichnen beginnen.
Einläufige Wendeltreppe (Single Winder)

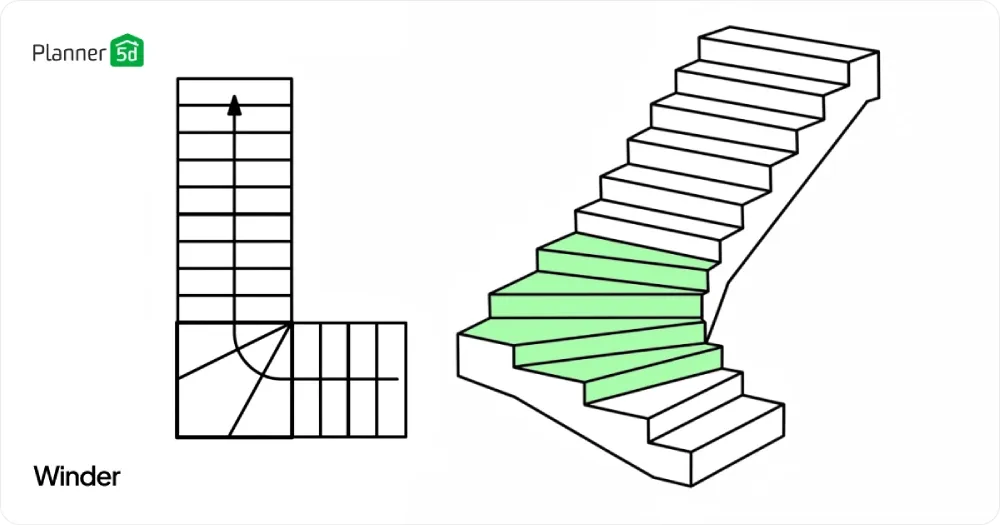

Eine einläufige Wendeltreppe macht an einem Punkt eine 90-Grad-Drehung und bildet ein L-förmiges Design. Die Wendelstufe ist die dreieckige Trittstufe, die die Kurve ermöglicht.
Dieser Treppentyp eignet sich ideal für enge Räume, in denen gerade Treppen nicht machbar sind. Wenn Sie diese im Grundriss skizzieren, zeigen Sie die Wendung deutlich mit schrägen Linien am Eckpunkt.

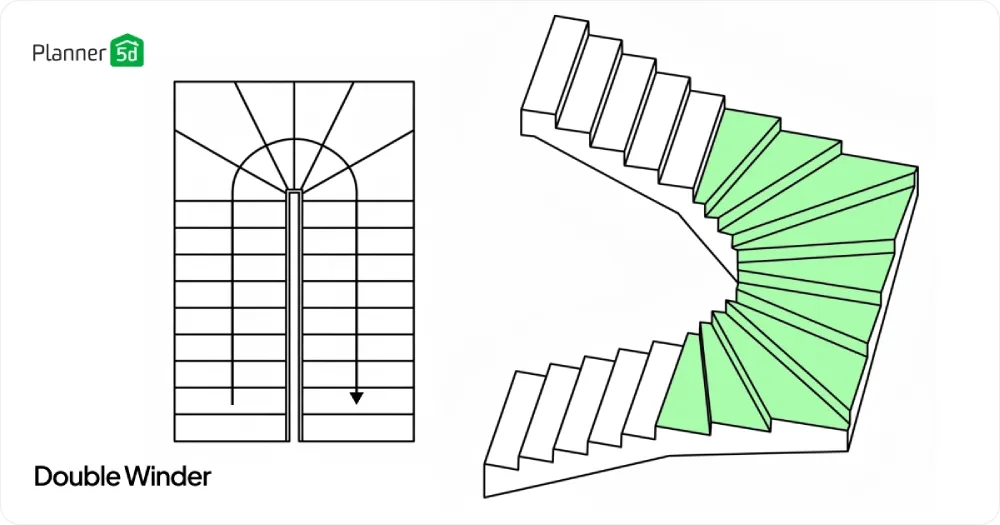

Doppelte Wendeltreppe (Double Winder)
Doppelte Wendeltreppen haben zwei dreieckige Trittstufen, die die Kurve bilden, statt nur einer. Das macht die Wendung angenehmer zu begehen als bei einer einfachen Wendeltreppe.
Diese finden Sie in Häusern, wo mehr Platz zur Verfügung steht. Zeichnen Sie diese, indem Sie zwei schräge Stufen am Wendepunkt darstellen.
2-Viertel-Wendeltreppe

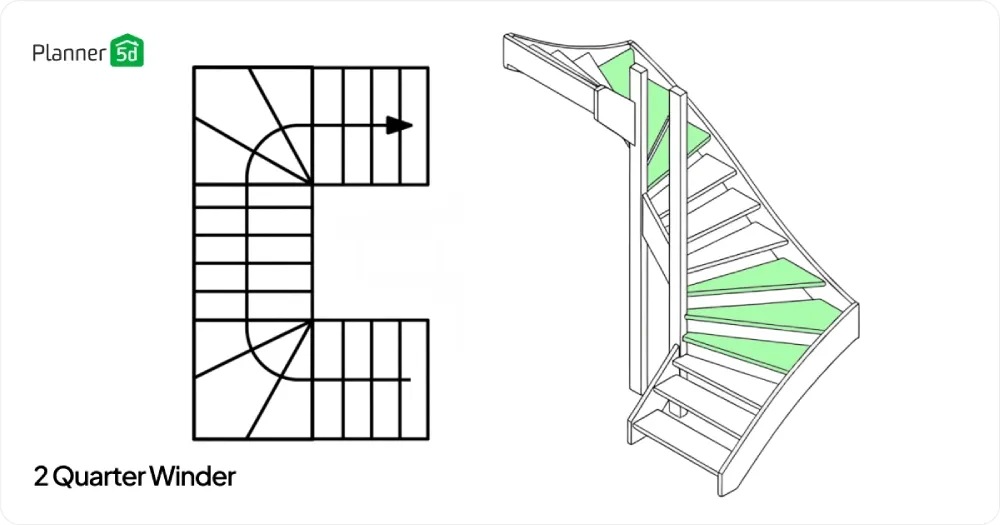

Statt Podesten nutzt eine 2-Viertel-Wendeltreppe dreieckige Trittstufen an zwei verschiedenen Punkten, um die vollständige Wendung zu schaffen. Das spart mehr Platz als die Podest-Version, kann sich aber enger anfühlen.
Die Wendelstufen erscheinen im Grundriss als kuchenförmige Abschnitte. Zeichnen Sie diese, indem Sie die geraden Treppen mit schrägen Stufen an jedem Wendepunkt darstellen und so den vollständigen U-förmigen Verlauf schaffen.
Halbpodest-Treppe

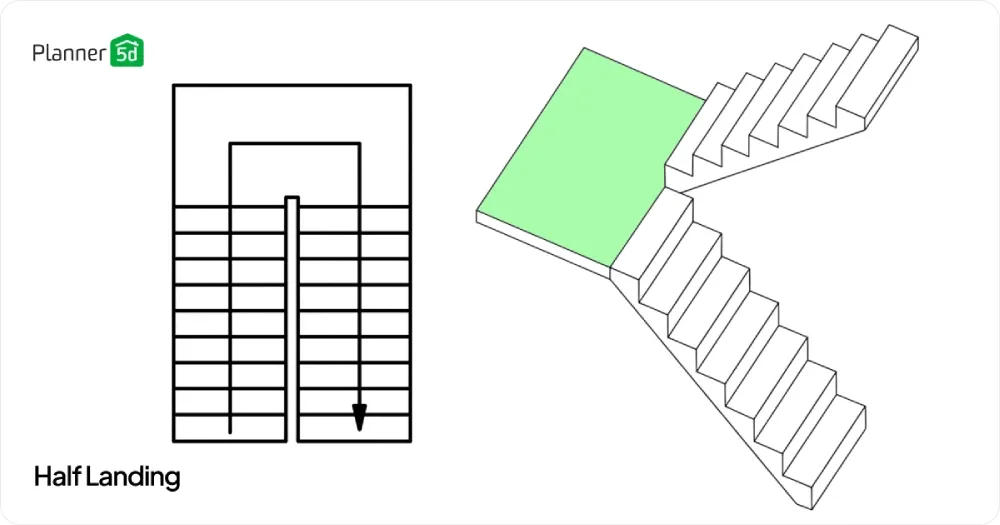

Eine Halbpodest-Treppe schafft eine kleine Plattform, wo die Treppe die Richtung um 180 Grad ändert und einen U-förmigen Verlauf bildet. Das Podest gibt Menschen die Chance zum Ausruhen und lässt die Treppe weniger steil wirken.
Wenn Sie diese zeichnen, stellen Sie das Podest als solides Rechteck dar, mit Treppen, die auf beiden Seiten nach oben führen.

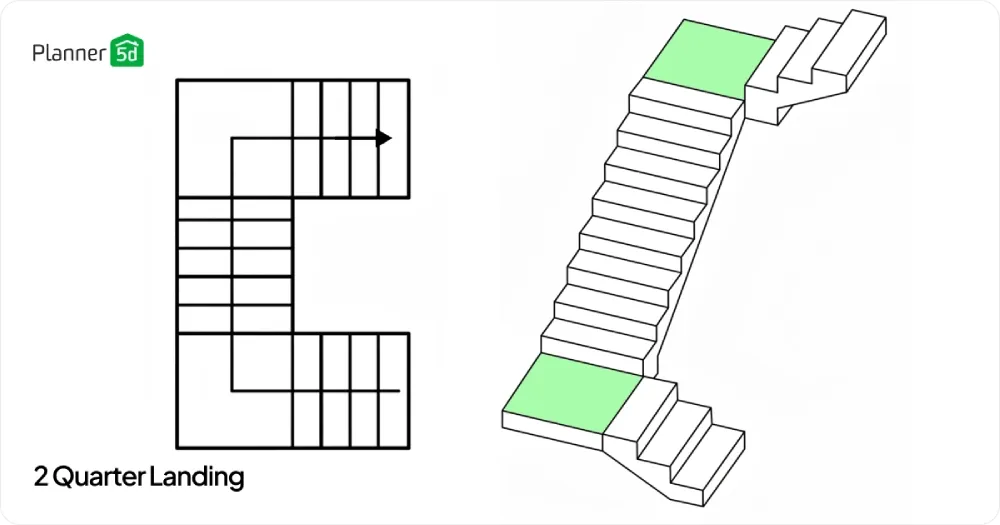

2-Viertel-Podest-Treppe
Ein 2-Viertel-Podest-Design nutzt zwei separate Podeste, um eine vollständige 180-Grad-Wendung zu schaffen und eine U-förmige Treppe zu bilden. Jedes Podest bewältigt eine 90-Grad-Wendung, mit geraden Treppen, die sie verbinden.
Dieses Design wirkt offener als ein einzelnes Halbpodest und bietet zwei Ruhepunkte. Wenn Sie diese im Grundriss zeichnen, zeigen Sie jedes Podest als solides Rechteck mit geraden Treppenläufen dazwischen.
Spindeltreppen
Spindeltreppen winden sich um einen zentralen Pfosten in einem engen Kreis. Sie sparen Platz, können aber beim Möbeltransport problematisch sein.
In Grundrissen zeichnen Sie diese als Kreis mit Linien, die jede Trittstufe zeigen, die vom Mittelpunkt ausgeht. Markieren Sie immer die Laufrichtung nach oben mit einem gebogenen Pfeil.

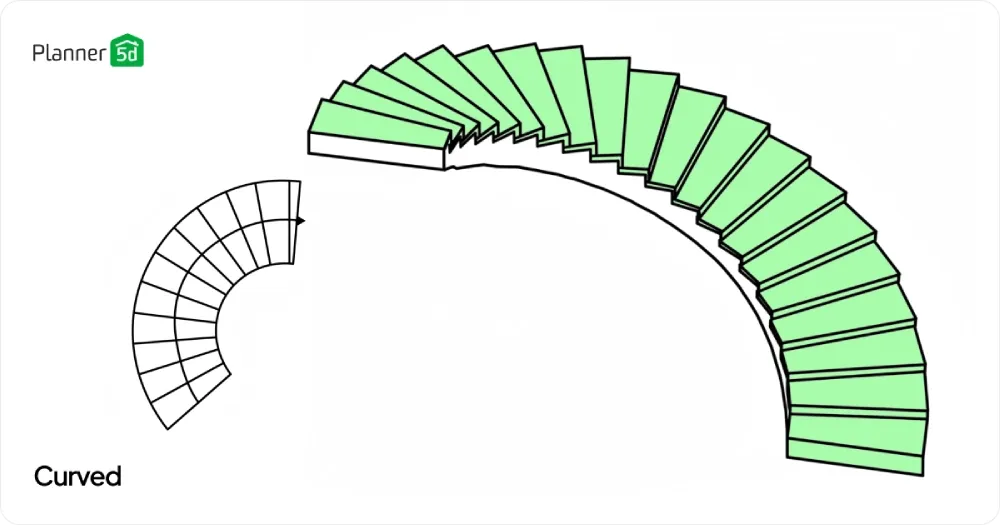

Geschwungene Treppen
Geschwungene Treppen folgen einem sanften Bogen statt scharfer Wendungen. Sie sehen elegant aus, benötigen aber viel Platz und sind teurer zu bauen.
Um diese zu zeichnen, verwenden Sie geschwungene Linien, die dem Treppenverlauf folgen. Markieren Sie den Mittelpunkt der Kurve und zeigen Sie die Trittstufen als gebogene Linien.
So kennzeichnen Sie Treppen in Grundrissen
Treppen korrekt zu zeichnen hilft allen, Ihr Design zu verstehen. Hier sind die wichtigsten Methoden, die Bauherren und Designer verwenden.
Treppen in einer Grundrisszeichnung darstellen
Entscheiden Sie zunächst, wo Ihre Treppe hinkommt und welcher Treppentyp am besten passt. Zeichnen Sie zuerst den Umriss der Treppenöffnung, dann fügen Sie die Trittstufen als parallele Linien in diesem Raum hinzu.
Verwenden Sie durchgezogene Linien für die Trittstufen, die Sie auf dieser Geschossebene sehen können. Fügen Sie gestrichelte Linien für versteckte Teile hinzu, wie Treppen, die in den Keller oder ins Obergeschoss weiterführen.
Fügen Sie immer einen Pfeil hinzu, der von der aktuellen Etage nach oben zeigt. Schreiben Sie „AUF" neben den Pfeil, damit keine Verwechslung entsteht.
Für Treppen, die in einen Keller führen, zeichnen Sie die ersten Stufen mit durchgezogenen Linien und wechseln dann zu gestrichelten Linien für den versteckten Teil darunter.
Treppen im Grundriss berechnen
Messen Sie die Gesamthöhe von einem Geschoss zum nächsten, einschließlich der Dicke der Geschossdecke. Teilen Sie diese durch 17 bis 20 cm, um herauszufinden, wie viele Setzstufen Sie benötigen.
Ideen zu 3D-Magie — ganz ohne Vorkenntnisse.
KI löst es in Sekunden.
Jede Setzstufe ist der vertikale Teil zwischen den Trittstufen. Multiplizieren Sie dann die Anzahl der Trittstufen (die um eins weniger ist als die Setzstufen) mit 25 bis 28 cm, um die Gesamtlänge zu finden, die Ihre Treppe benötigt.
Vergessen Sie nicht, die Podesttiefe einzurechnen, falls Ihr Design eines benötigt. Ein typisches Podest sollte mindestens so tief sein wie die Treppenbreite. Prüfen Sie Ihre örtlichen Bauvorschriften für genaue Anforderungen, da diese je nach Standort variieren können.
Häufige Fehler beim Treppendesign vermeiden
Viele Heimwerker machen dieselben Fehler beim Treppenplanen. Hier sind die wichtigsten, auf die Sie achten sollten:
🧍♂️ Kopfhöhe vergessen: Achten Sie auf mindestens 2 m Durchgangshöhe, damit niemand den Kopf stößt.
🪜 Handläufe nicht einplanen: Handläufe brauchen etwa 8 cm Platz pro Seite – berücksichtigen Sie das bei der Treppenbreite.
⚠️ Falsche Stufenmaße: Trittstufen mindestens 25 cm tief, Setzstufen 17–20 cm hoch – sonst wird’s unbequem und gefährlich.
Wie Planner 5D Treppenplanung zum Kinderspiel macht
Moderne Designsoftware nimmt Ihnen das Rätselraten beim Treppenplanen ab. Die KI-basierte Planungssoftware Planner 5D erstellt präzise Zeichnungen, ohne dass Sie alle Berechnungen von Hand durchführen müssen.
Wählen Sie Ihren Treppentyp

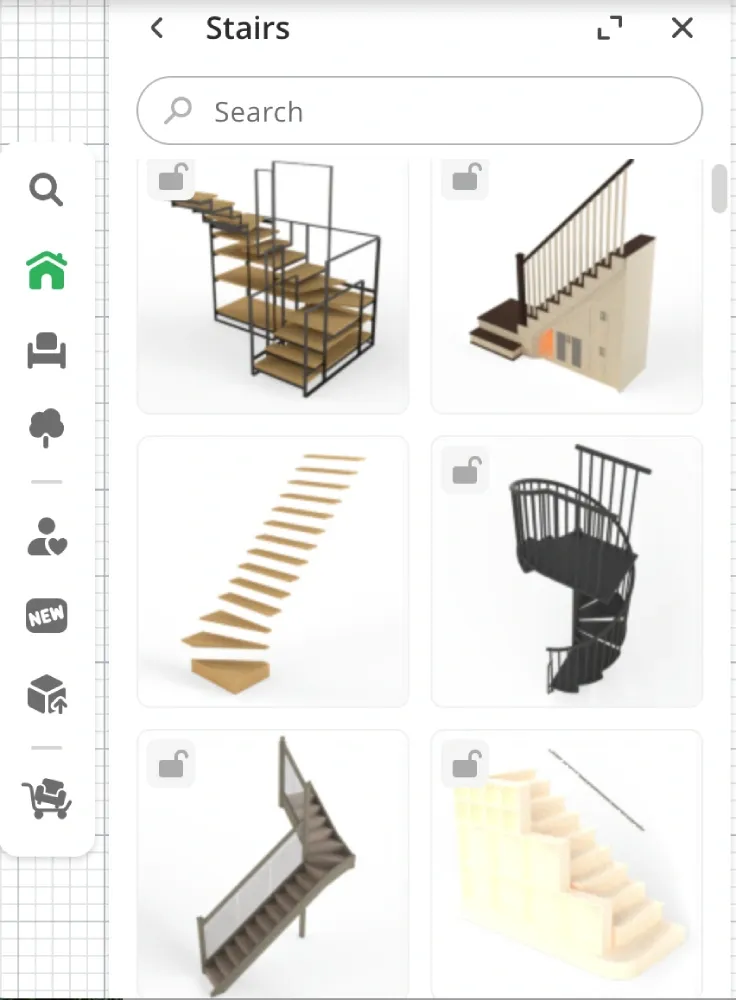

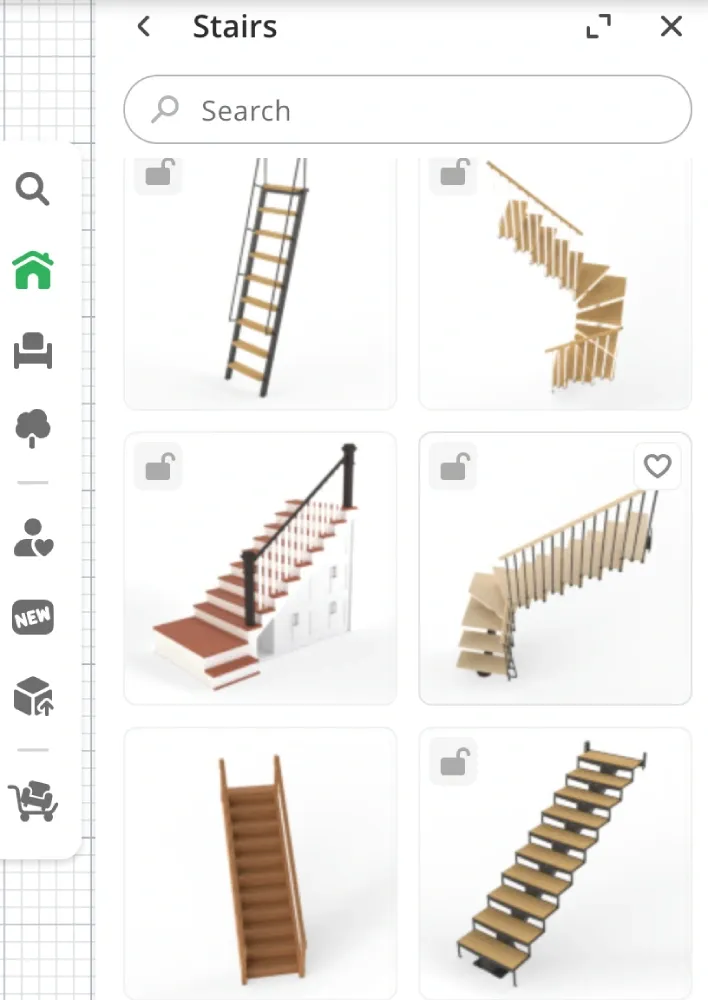

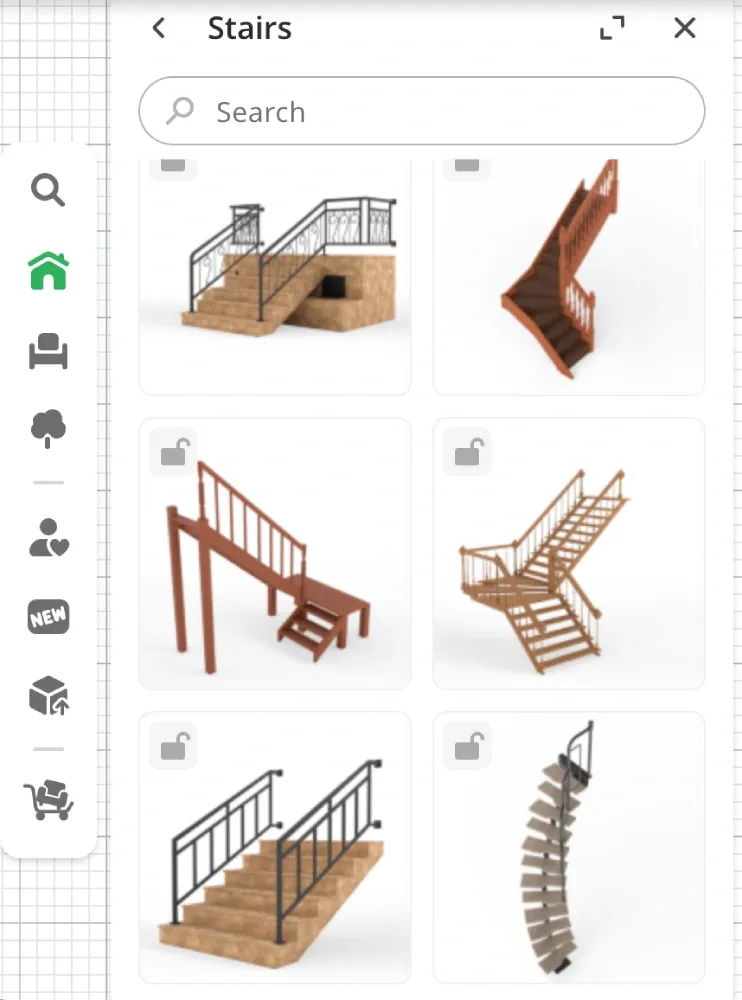

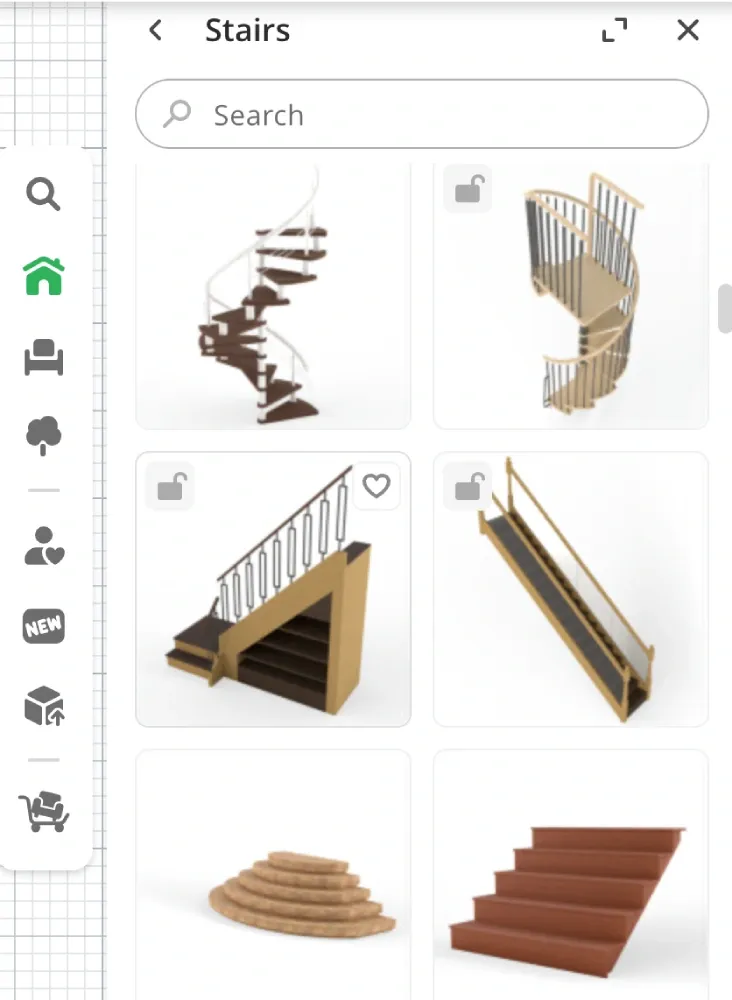

Die Software enthält Vorlagen für alle wichtigen Treppenarten. Klicken Sie einfach auf Spindeltreppen, gerade Treppen oder jeden anderen Stil, den Sie möchten.
Das Programm erstellt automatisch die richtigen Symbole und Proportionen für Ihren Grundriss. Sie können die Treppe in jedem Raum platzieren und sehen sofort, ob sie richtig passt.
Passen Sie Ihr Design an
Justieren Sie Breite, Länge und Höhe passend zu Ihrem Raum. Die Software berechnet automatisch die richtige Anzahl von Tritt- und Setzstufen.
Sie können auch Materialien ändern, Handläufe hinzufügen und verschiedene Pfostenstile auswählen. All diese Änderungen erscheinen sofort in Ihrem Grundriss.
Betrachten Sie Ihre Treppe in 3D
Wechseln Sie zur 3D-Ansicht, um zu sehen, wie Ihre Treppe im echten Leben aussehen wird. Gehen Sie virtuell durch Ihr Design, um Probleme zu entdecken. Das hilft Ihnen, Schwierigkeiten wie enge Wendungen oder niedrige Durchgangshöhen zu erkennen, bevor Sie mit dem Bau beginnen.
Fazit
Zu lernen, wie man Treppen im Grundriss zeichnet, eröffnet neue Möglichkeiten für Ihre Hausprojekte. Beginnen Sie mit einfachen, geraden Treppen, um sich mit den Grundlagen vertraut zu machen, und probieren Sie dann komplexere Designs aus, während Ihre Fähigkeiten wachsen.
Treppen von: DesignKing, Yolanda Infante Garrido, Olga und Ricardo Barros mit Planner 5D
Mit Planner 5D haben Sie dabei einen intelligenten Partner an Ihrer Seite: Die KI-basierte Software übernimmt komplexe Berechnungen, visualisiert Ihre Ideen in realistischem 3D und hilft Ihnen, kostspielige Planungsfehler zu vermeiden. Ob Sie Ihr erstes Eigenheim planen oder ein Renovierungsprojekt angehen – Planner 5D macht professionelle Treppenplanung für jeden zugänglich.
Starten Sie noch heute mit der Planung Ihres Hauses!
Testen Sie Planner 5D und verwandeln Sie Ihre Wohnträume in 3D-Pläne!
Denken Sie immer daran, die örtlichen Bauvorschriften zu prüfen, bevor Sie mit der Arbeit beginnen. Ziehen Sie einen Fachmann für strukturelle Arbeiten hinzu, wenn Sie unsicher sind. Mit etwas Übung und dem richtigen Tool zeichnen Sie Treppen wie ein erfahrener Designer.
